Nel contesto del BIM (Building Information Modeling), il File Naming Protocol (FNP) è un insieme di regole standardizzate per la denominazione dei file digitali utilizzati nei processi edilizi.



Scopo del File Naming Protocol

Il FNP ha lo scopo di garantire che i file siano:

•Organizzati in modo coerente per facilitare la ricerca e la gestione.

•Univoci per evitare confusione tra diverse versioni o contenuti.

•Conformi agli standard internazionali e ai requisiti del progetto.



Struttura tipica del Naming Protocol

Il protocollo di denominazione dei file varia a seconda degli standard adottati (es. ISO 19650), ma solitamente include elementi come:

1.Codice del progetto – Identifica il progetto specifico.

2.Disciplina – Specifica l’area di competenza (es. architettura, strutture, impianti).

3.Tipo di documento – Definisce la natura del file (es. modello 3D, disegno, relazione, ecc.).

4.Zona o Livello – Specifica la posizione o il livello di riferimento.

5.Numero progressivo – Identificativo univoco per il file.

6.Stato del file – Indica la fase del documento (es. bozza, approvato, costruzione).



Esempio di denominazione file BIM

Secondo lo standard ISO 19650, un file potrebbe essere denominato come:



PRJ01-ARC-M3D-L01-001-REV_A



Dove:

•PRJ01 → Codice del progetto

•ARC → Disciplina (Architettura)

•M3D → Modello 3D

•L01 → Livello 1 dell’edificio

•001 → Numero progressivo del file

•REV_A → Revisione A



L’adozione di un File Naming Protocol apporta comprovati vantaggi nel garantire un’efficace gestione delle informazioni all’interno di un AcDat, rendendo i processi BIM più efficienti e organizzati.

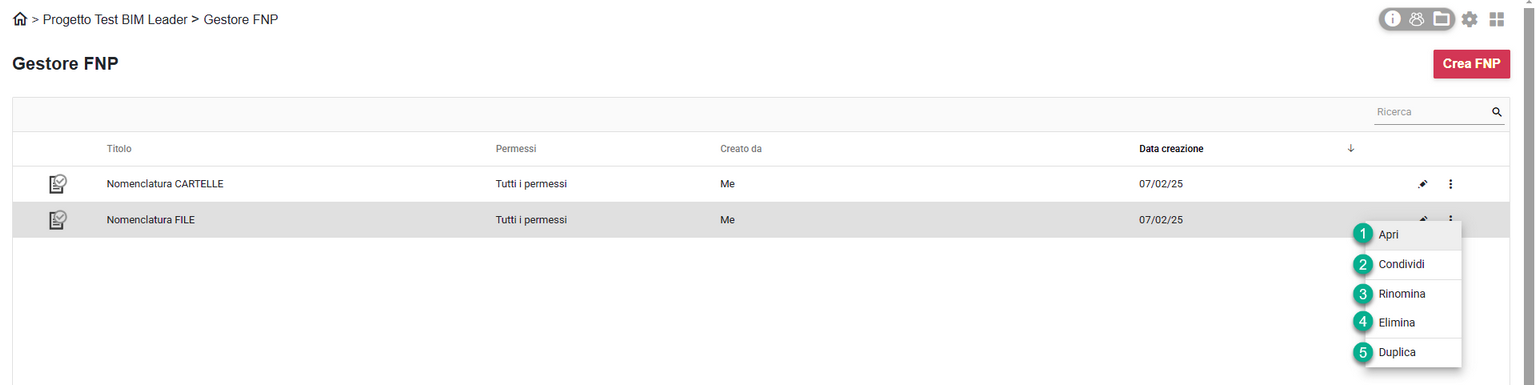

Il gestore FNP di 8BIM Platform permette di creare ed editare protocolli di nomenclatura da mettere a disposizione degli utenti per la validazione della nomenclatura dei documenti caricati in piattaforma.

Vedi anche: Creare un protocollo.
