Un protocollo FNP si struttura come di seguito descritto:
Attributi generali
•Titolo: un nome che identifica il protocollo e attraverso il quale viene richiamato per la validazione dei documenti.
•Separatore: il carattere che è previsto per separare i campi tra loro.
•Formati file: i formati a cui è applicabile il protocollo.
Campi
•Campo stringa: una serie di caratteri alfanumerici controllati da regole nella loro sintassi.
•Campo tabella: una serie di valori esatti da utilizzare.

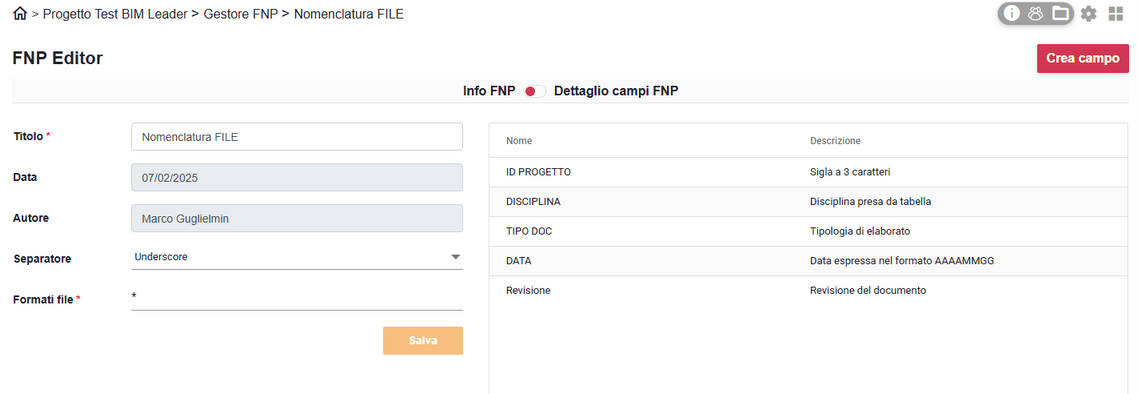

Nella sezione di sinistra definire gli attributi generali, nella parte di destra vengono riepilogati i campi. Per creare un nuovo campo utilizzare l'apposito tasto in alto a destra.

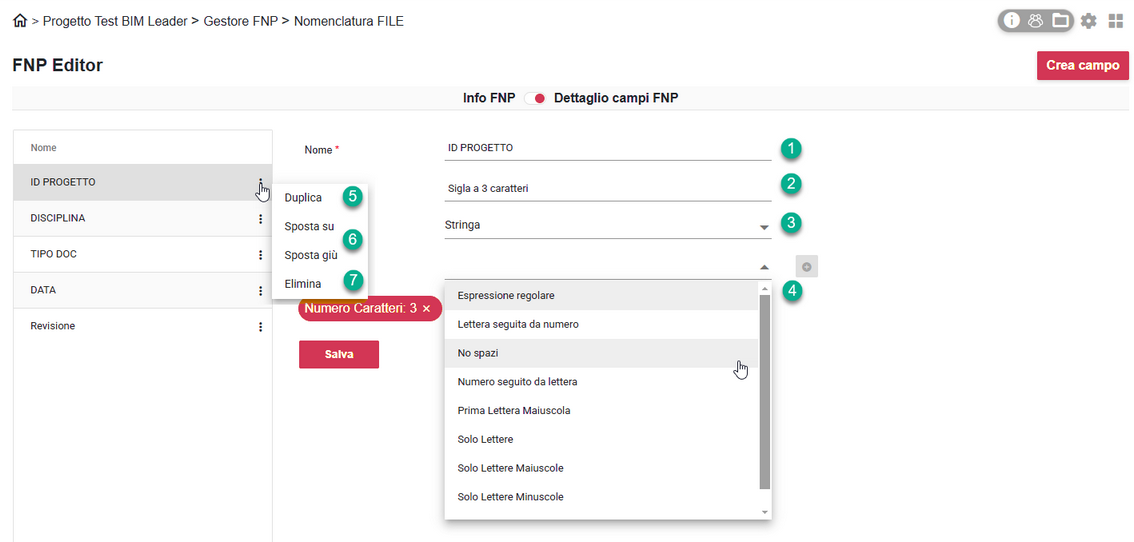

Spostandosi nella sezione Dettaglio campi FNP è possibile impostare il dettaglio dei campi.
1 |
Nome del Campo.
|
2 |
Descrizione del Campo. Appare come ausilio alla comprensione nel processo di validazione automatico delle nomenclature.
|
3 |
Tipologia Campo. Può essere stringa o tabella. Nell'esempio in fig. sopra viene rappresentato il caso stringa.
|
4 |
Regola. Possono essere applicate più regole per controllare la sintassi del nome. Con il tasto "+" si aggiunge una regola al controllo.
|
5 |
Duplica il campo.
|
6 |
Modifica l'ordinamento dei campi.
|
7 |
Elimina il campo.
|

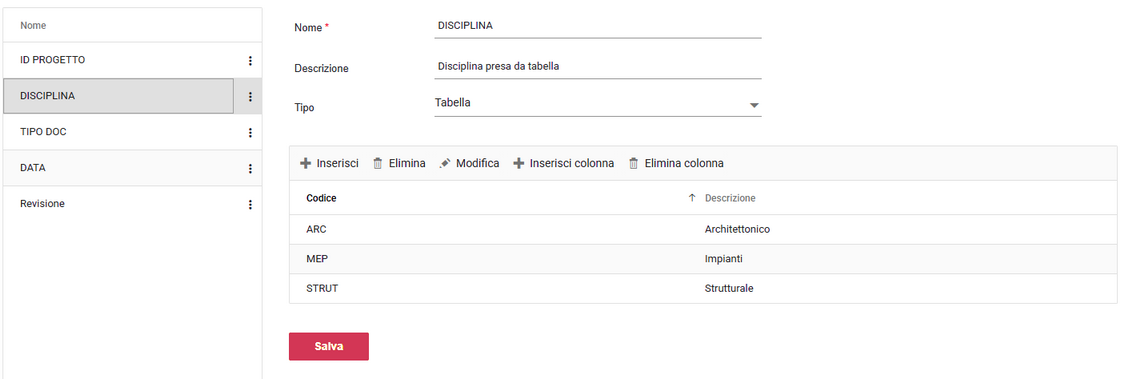

Caso Tabella
Selezionando la tipologia tabella appare sotto una tabella attraverso la quale poter inserire valori.
•Codice: è il valore che deve essere presente all'interno del nome del file.
•Descrizione: offre una spiegazione all'operatore per la scelta del codice opportuno.
NOTA: Per inserire nuove righe, popolare il campo codice e descrizione (doppio click sulla tabella), quindi premere INVIO
E' prevista la possibilità di aggiungere altre colonne per creare strutture di controllo più complesse che al momento non sono supportate.
