Le relazioni documentali consentono di associare documenti esterni agli oggetti di un modello IFC, creando un collegamento diretto tra gli elementi del modello e la relativa documentazione tecnica, amministrativa o informativa.
All’interno di 8BIM Platform questa gestione avviene attraverso il modulo Modifica relazioni documentali, disponibile nell’Editor IFC e dedicato alla modifica delle entità IfcReferenceDocument.
Questa funzione è particolarmente utile per arricchire il modello informativo con allegati come schede tecniche, certificazioni, manuali, elaborati grafici o qualsiasi altro documento di supporto.
Accesso alla modifica dal Viewer
La gestione delle relazioni documentali può essere eseguita direttamente dal Viewer del modello, tramite l’apposito comando dedicato.
Questo approccio consente di lavorare in modo più immediato, selezionando visivamente gli elementi del modello a cui associare la documentazione.

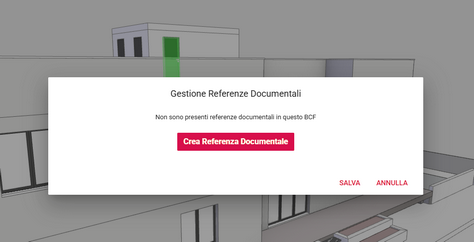

Una volta aperto il comando, è possibile creare una nuova referenza documentale oppure modificare quelle già esistenti.
Creazione di una referenza documentale

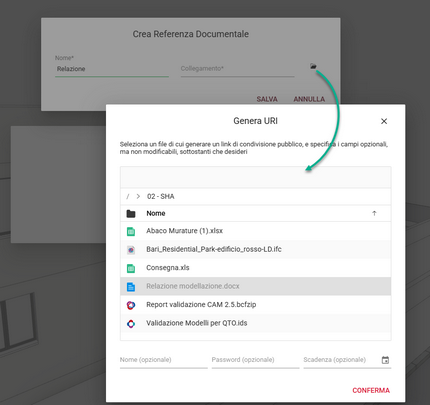

Per creare una nuova relazione documentale è possibile digitare un link oppure selezionare il file da collegare utilizzando il File Manager della piattaforma.
Durante questa operazione, il sistema genera automaticamente una condivisione del file, utilizzando il medesimo meccanismo descritto nella funzione di condivisione tramite link. In questo modo il documento ottiene un URL univoco e accessibile, che verrà utilizzato come riferimento nella struttura IFC.
Questo permette di mantenere il documento centralizzato in piattaforma e sempre disponibile tramite collegamento.
Associazione alle entità del modello

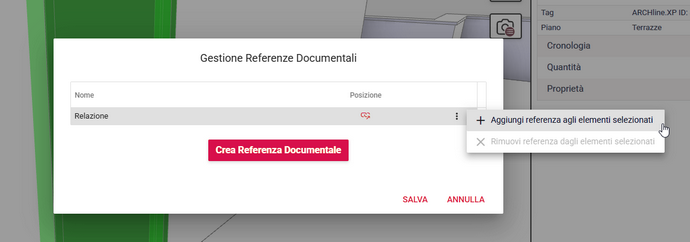

Dopo aver creato la referenza documentale, è necessario associarla a una o più entità del modello IFC.
L’associazione può essere multipla, consentendo di collegare lo stesso documento a più oggetti contemporaneamente, ad esempio:
•più elementi costruttivi che condividono la stessa scheda tecnica;
•componenti appartenenti alla stessa categoria;
•oggetti coinvolti nello stesso processo o nella stessa fase operativa.
Una volta confermata l’operazione, la relazione documentale verrà salvata nel modello e sarà consultabile in qualsiasi momento attraverso il Viewer o gli strumenti di analisi IFC.
