Il modulo "Libretto Ferri" rappresenta uno strumento a supporto del libretto delle misure.


Il libretto dei ferri conterrà gli elementi che devono essere rilevati (ferri o reti elettrosaldate).



La finestra per l'inserimento delle misure permette di richiamare il peso specifico del ferro relativo alla sezione e di registrare le misure rilevate in cantiere. In modo automatico 8BIM Platform - Preventivazione e Contabilità calcola quindi il peso totale del ferro messo in opera in cantiere. Tale peso può essere quindi copiato ed incollato nelle misure delle rispettive immissioni del libretto delle misure.


Vediamo come si compila un Libretto dei Ferri:

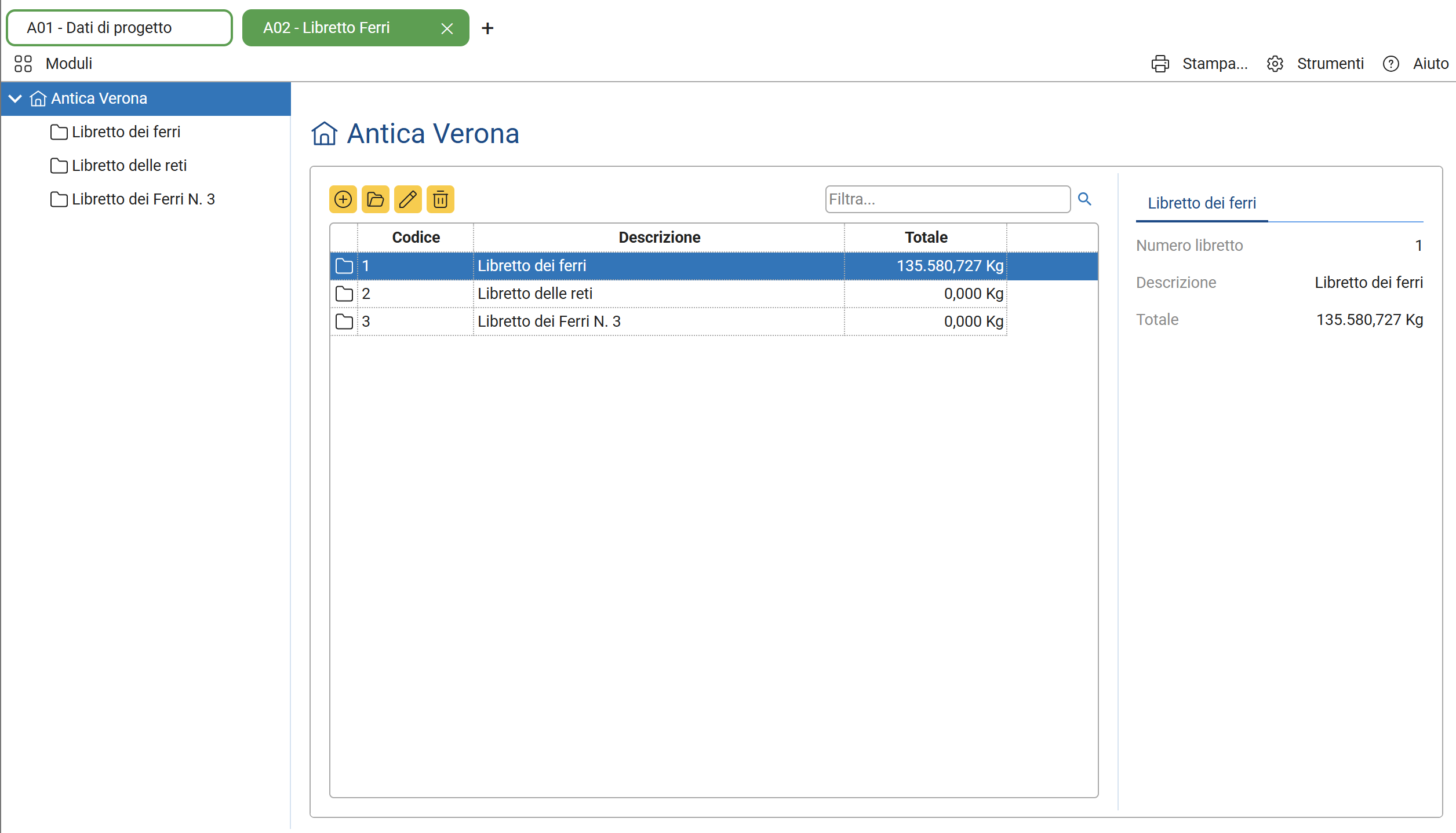

Posizionare il cursore sulla  TreeList dei Libretti dei Ferri e, il pulsante è possibile inserire un nuovo Libretto Ferri.

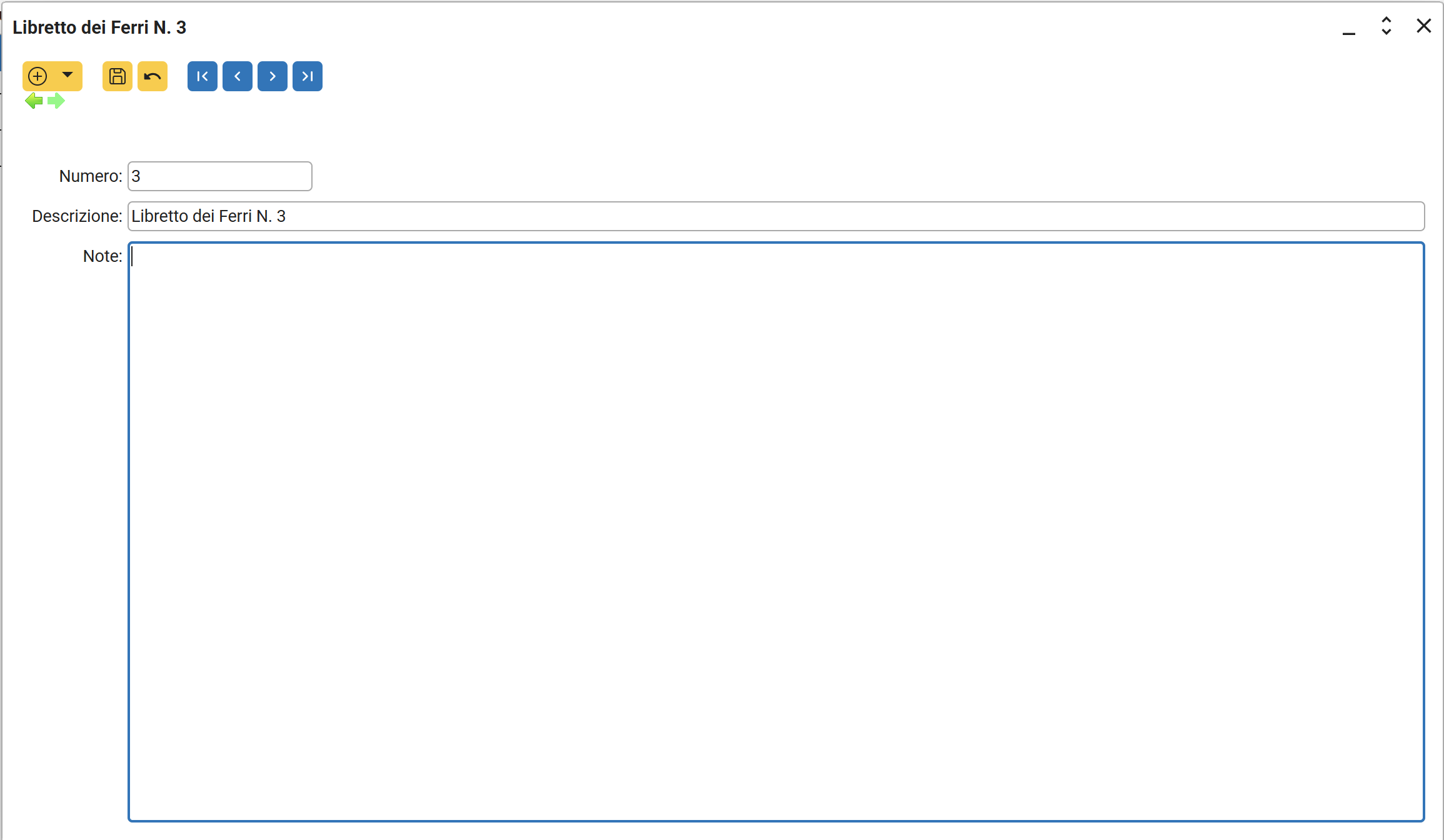

Il libretto appena creato  potrà essere numerato liberamente anche se 8BIM Platform - Preventivazione e Contabilità proporrà un numero progressivo. E' possibile inoltre cambiare la "Descrizione" del libretto.


Dopo aver selezionato il Libretto appena creato, sempre mediante il pulsante , attivare la funzione "Nuovo":

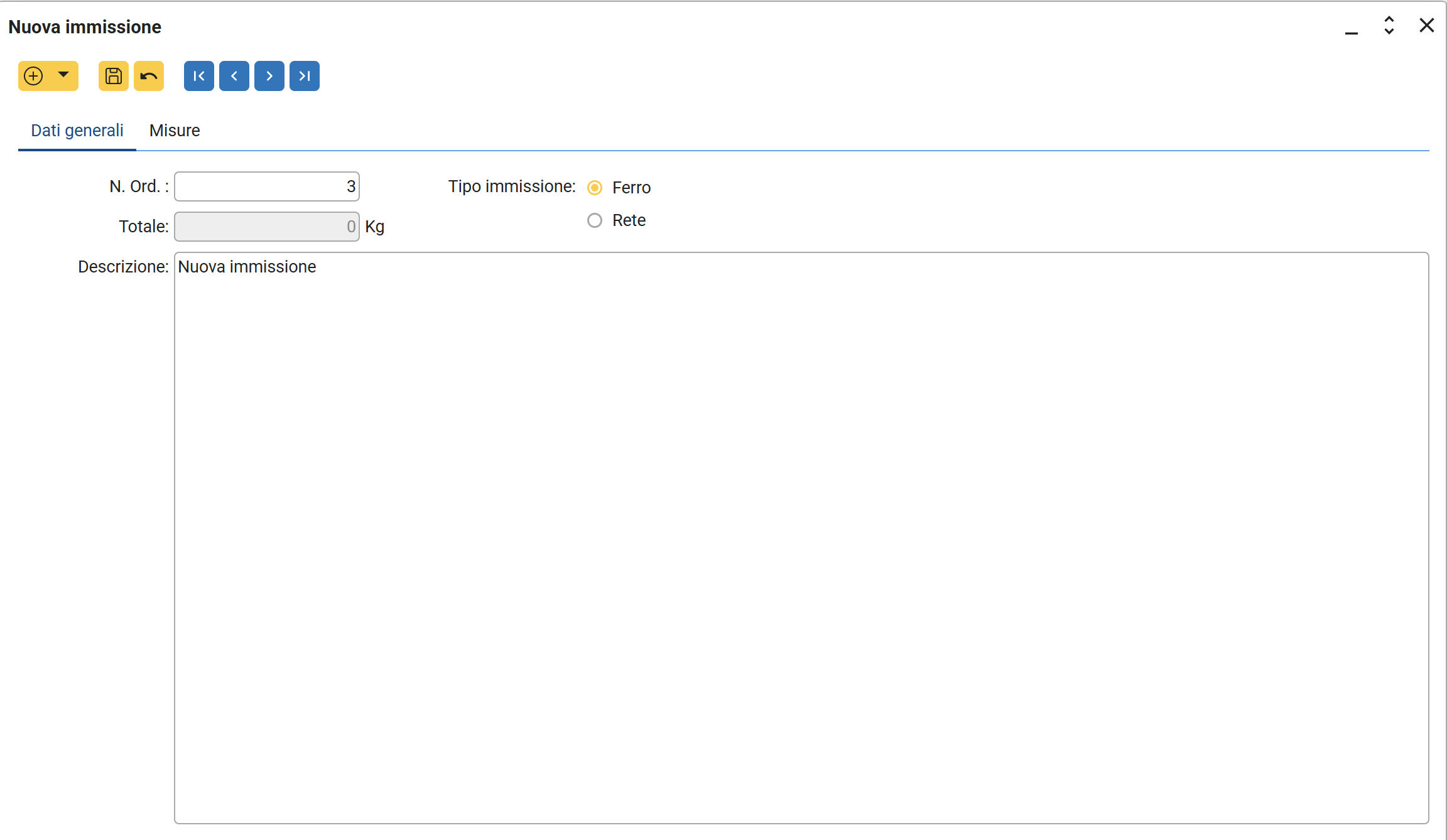

L'elemento appena creato  potrà essere personalizzato nella finestra "Descrizione", poi:


  • Posizionare il cursore sul campo "N. Ord" e digitare il numero d'ordine dell'elemento selezionato;
  • Scegliere il tipo di Elemento inserendo la spunta in una delle due caselle di controllo presenti nella finestra. L'elemento potrà essere classificato o come un "Ferro" oppure come una "Rete.
  • Inserire una "Descrizione" dell'elemento.




Spostandosi nel pannello "Misure" sarà possibile inserire le misure dell'elemento selezionato.

Mediante il pulsante è possibile aggiungere "Ferro" o "Rete" a seconda della tipologia di elemento selezionata nel primo pannello, poi:



  • Inserire quindi una "Descrizione" del ferro/rete;
  • Scegliere il "Diametro" del ferro (o la maglia nel caso della rete) mediante lista a discesa. Le tabelle delle maglie e diametri sono pre-caricate in 8BIM Platform - Preventivazione e Contabilità;
  • Inserire nei campi espressione le caratteristiche del ferro/rete;
  • Salvare l'inserimento.


Il totale del peso calcolato nei "Libretti dei Ferri" potrà essere poi facilmente Copiato & Incollato nelle righe di misura delle immissioni di contabilità mediante menù contestuale "Copia totale Peso".
